1 350 Kč bez DPH

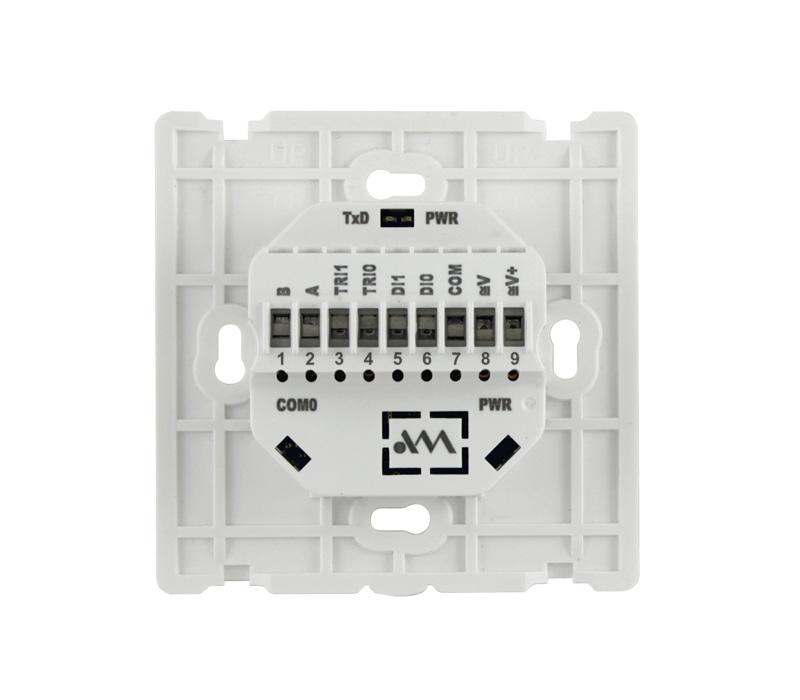

Základní deska k ARC-DOPxx, RS485, 2DI, 2DO, bílá, montáž do inst. krabice
Na objednávku
Zobrazení cen pouze pro smluvní partnery.
| Označení | Provedení |
| ARC-DOP10/xx | LED, celosklo, teplota, vlhkost |
| ARC-DOP10C/xx | LED, celosklo, teplota, vlhkost, CO₂ |
| ARC-DOP20/xx | LCD, teplota, vlhkost |
| ARC-DOP20C/xx | LCD, teplota, vlhkost, CO₂ |
| Označení | Provedení |
| ARC-BOP/xx | základní deska, RS485 |
| ARC-BOPDI2TRI2/xx | základní deska, RS485, 2× DI, 2× TRI |
| Označení | Barva | RAL |
| /01 | Bílá | 9003 |
| /02 | Černá | 9005 |
| Zobrazovač | Segmentový LED (celosklo) |
| Zobrazovaná plocha | (65 × 65) mm |
| Ovládání | Kapacitní dotyková tlačítka |
| Měření teploty a vlhkosti | Elektronicky |
| Rozsah měření teploty / vlhkosti | -20 °C až 55 °C / 10 % až 90% |
| Přesnost měření teploty | ±0,5 °C |
| Přesnost měření vlhkosti | ±3 % |
| Měření koncentrace CO2 | Varianta ARC-DOP10C/xx |
| Rozsah měření | 400 ppm až 5 000 ppm |
| Přesnost | ±(30 ppm + 3 % ze čtení) |
| Napájení | Ze základní desky |
| Ostatní | |
| Přípojné místo | Konektor do základní desky |
| Montáž | Na základní desku typu ARC-BOP |
| Rozměry (š × v × h) | (88 × 88 × 13,6) mm |
| Zobrazovač | Segmentový LCD |
| Zobrazovaná plocha | (65 × 65) mm |
| Ovládání | Kapacitní dotyková tlačítka |
| Měření teploty a vlhkosti | Elektronicky |
| Rozsah měření teploty / vlhkosti | -20 °C až 55 °C / 10 % až 90% |
| Přesnost měření teploty | ±0,5 °C |
| Přesnost měření vlhkosti | ±3 % |
| Měření koncentrace CO2 | Varianta ARC-DOP20C/xx |
| Rozsah měření | 400 ppm až 5 000 ppm |
| Přesnost | ±(30 ppm + 3 % ze čtení) |
| Napájení | Ze základní desky |
| Ostatní | |
| Přípojné místo | Konektor do základní desky |
| Montáž | Na základní desku typu ARC-BOP |
| Rozměry (š × v × h) | (88 × 88 × 13,6) mm |
| Vstupy | – |
| Výstupy | – |
| Komunikace | 1× RS485 (bez GO) |
| Komunikační protokol | MODBUS RTU |
| Ostatní | |
| Přípojné místo | Šroubovací svorky |
| Průřez vodiče | 0,5 mm2 až 1,5 mm2 |
| Krytí | IP20 |
| Montáž | KU68 |
| Napájení | 24 V ss./stř. |
| Rozměry (š × v × h) |
(88 × 88 × 36) mm |
| Vstupy | 2× |
| Typ vstupu | Pasivní kontakt / 24 V stř. |
| Izolační pevnost | 1 kV |
| Výstupy | 2× |
| Typ výstupu | Triak spínaný v nule |
| Spínané napětí | 24 V stř. |
| Maximální proud | 0,4 A |
| Komunikace | 1× RS485 (bez GO) |
| Komunikační protokol | MODBUS RTU |
| Ostatní | |
| Přípojné místo | Šroubovací svorky |
| Průřez vodiče | 0,5 mm2 až 1,5 mm2 |
| Krytí | IP20 |
| Montáž | KU68 |
| Napájení | 24 V ss./stř. |
| Rozměry (š × v × h) |
(88 × 88 × 36) mm |
| Dokument | Soubor | |
|---|---|---|
| ARC-BOP | Katalogový list | arc-bopxx_d_cz_100.pdf |
| ARC-BOPDI2TRI2 | Katalogový list | arc-bopdi2tri2xx_d_cz_100.pdf |
| ARC-DOP10 | Katalogový list | arc-dop10xx_d_cz_100.pdf |
| ARC-DOP10C | Katalogový list | arc-dop10cxx_d_cz_100.pdf |
| ARC-DOP20 | Katalogový list | arc-dop20xx_d_cz_100.pdf |
| ARC-DOP20C | Katalogový list | arc-dop20cxx_d_cz_100.pdf |
| ARC-OP | Návod na obsluhu | arc-op_g_cz_100.pdf |
| Makro ePLAN | arc-op_se_en_100.zip | |
| Schematická značka | arc-op_s_en_100.zip | |
| Prohlášení o shodě | arc-op_ess_cz_100.pdf | |
