Jak zprovozním DbNet komunikaci řídicího systému do LookDetu?

Jedná se o postup, jak zprovoznit komunikaci pouze ve směru řídicí systém -> LookDet. V praxi se tato komunikace používá pro aktivní zasílání dat získávaných / měřených řídicím systémem do LookDetu, kde se tato data archivují a zobrazují. Nepopisuje se zde opačný postup, kdy LookDet poptává data z řídicího systému, nebo do řídícího systému zapisuje (tzv. parametrizace řídicího systému). Toto řešení popisuje postup v LookDetu verze 6.x a DetStudiu verze 3.4.25. Je potřeba, aby čtenář byl seznámen se základními principy fungování LookDetu a DetStudia.

LookDet Administrace systému / Ovladače

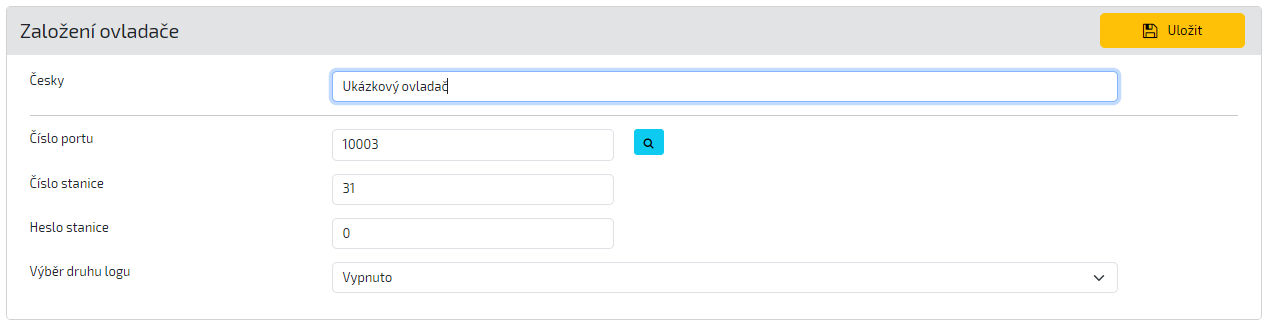

Založte nový ovladač

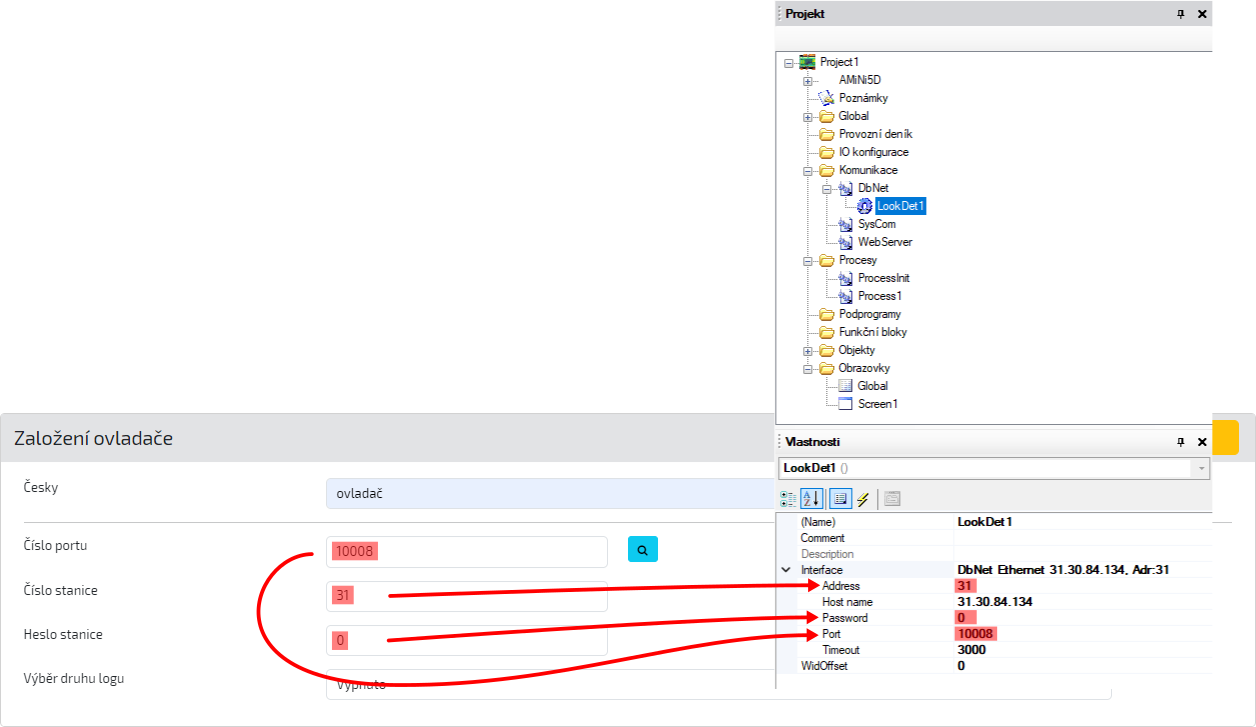

Parametry portu Číslo portu, Číslo stanice, Heslo stanice zvolte podle vaší aktuální potřeby (Nepsanou konvencí je Číslo stanice nastavit na 31). Parametr Výběr druhu logu doporučujeme ponechte na hodnotě Vypnuto.

DetStudio

Přidejte komunikační objekt DbNet.

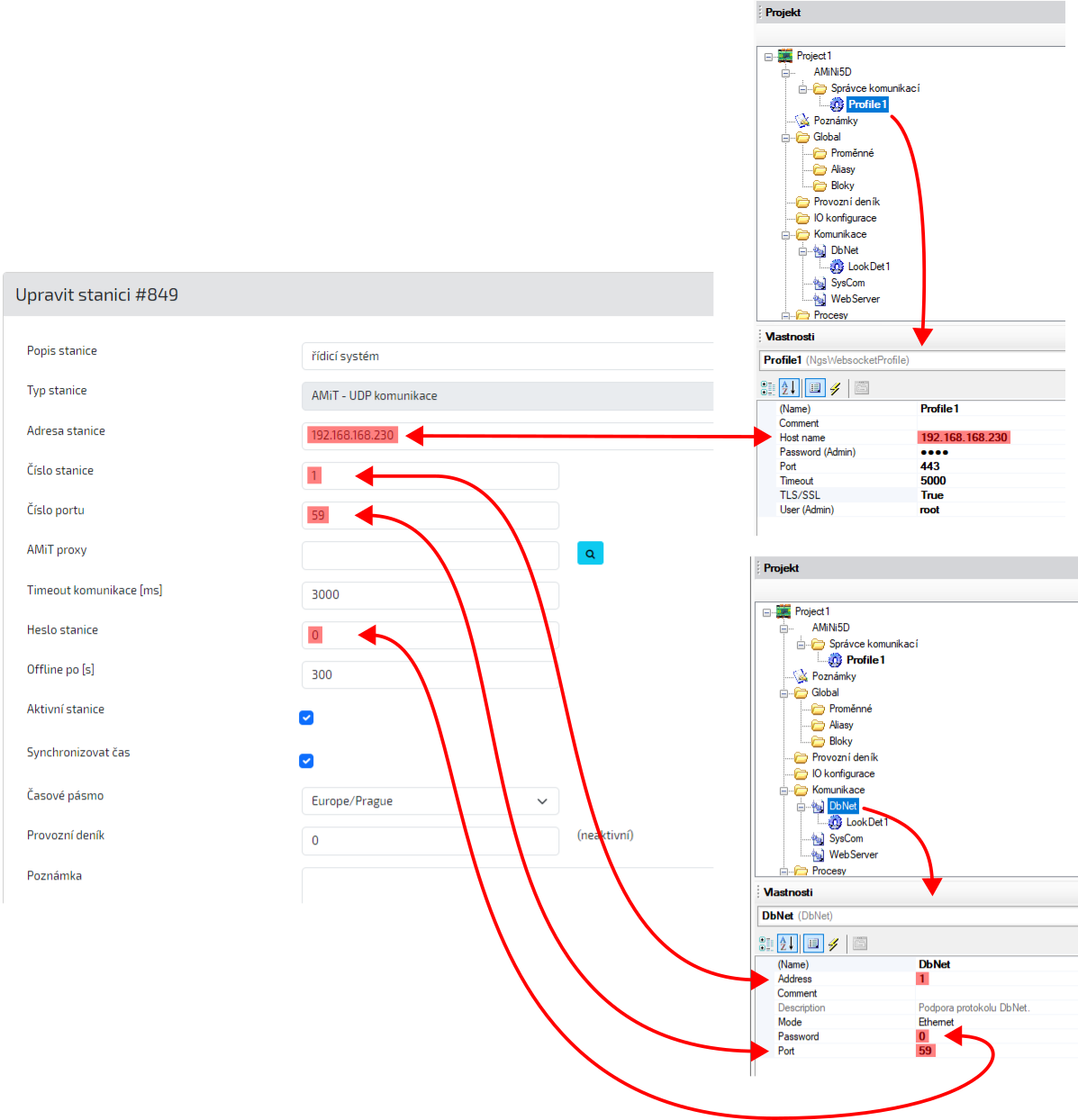

V rámci komunikačního objektu DbNet přidejte vzdálenou DB-Net stanici typu LookDet.
V rámci vzdálené DB-Net stanice typu LookDet vytvořte proměnné požadovaných typů a rozměrů, které se budou komunikovat do LookDetu. Pozor, nejedná se přímo o proměnné procesů, jedná se úplně nové nezávislé proměnné.

Přidejte stanici typu LookDet

Vytvořte proměnné, které se budou komunikovat do LookDetu a definujte jejich WIDy

Zapisujte do těchto proměnných

LookDet Administrace systému / Kanály

V sekci NEPŘIŘAZENA se automaticky objeví kanály s čísly odpovídající WIDům vytvořených proměnných.

Hodnoty těchto kanálů lze například zobrazovat v náhledech.
