Jaký je koncept DbNet komunikace mezi řídicím systémem a LookDetem?

Je potřeba, aby čtenář byl seznámen s principy fungování LookDetu, DetStudia a DbNet komunikace.



Z pohledu DbNet komunikace lze obě komunikující strany považovat za stanici. Každá stanice má svoje proměnné s jednoznačně definovanými WIDy.

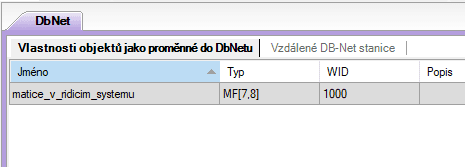

Na straně řídicího systému jsou komunikované proměnné a jejich WIDy specifikovány prostřednictvím komunikačního objektu DbNet v sekci Vlastnosti objektů jako proměnné do DbNetu.

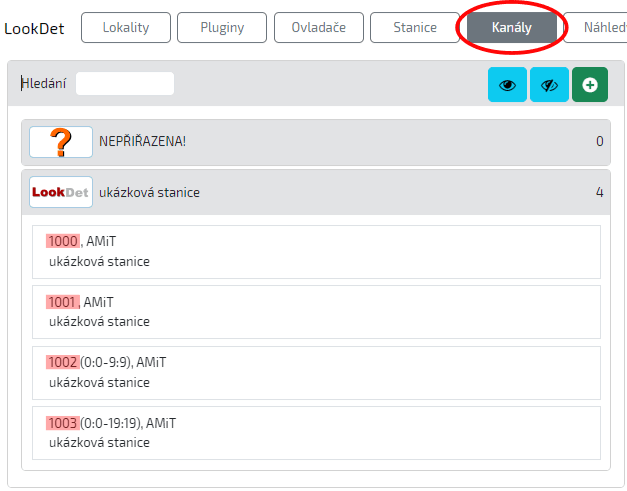

Na straně LookDetu jsou komunikované proměnné a jejich WIDy specifikovány prostřednictvím kanálů a jejich jednoznačného čísla.

Čísla kanálů na straně LookDetu a WIDy na straně řídicího systému jsou vzájemně nezávislá a mohou se shodovat, aniž by došlo k jakékoliv kolizi.

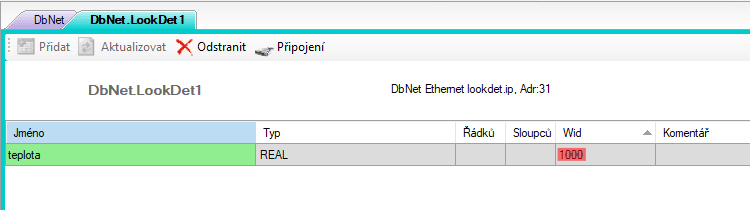

Pokud řídicí systém zapisuje data do LookDetu, nebo z něj data vyčítá, přistupuje ke kanálům LookDetu podle jejich čísla.

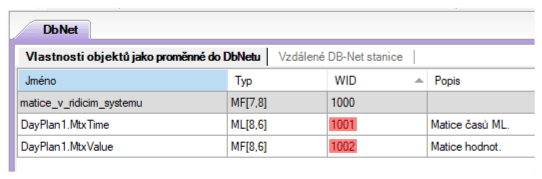

Pokud LookDet zapisuje data do řídicího systému, nebo z něj data vyčítá, přistupuje k proměnným řídicího systému podle jejich WIDů specifikovaných prostřednictvím komunikačního objektu DbNet v sekci Vlastnosti objektů jako proměnné do DbNetu.

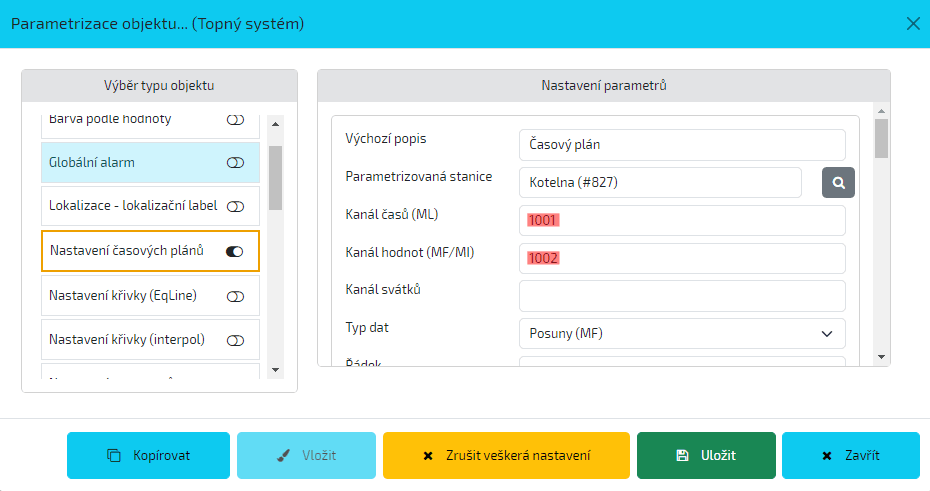

Jedná se o postup, jak zprovoznit komunikaci pouze ve směru řídicí systém -> LookDet. V praxi se tato komunikace používá pro aktivní zasílání dat získávaných / měřených řídicím systémem do LookDetu, kde se tato data archivují a zobrazují. Nepopisuje se zde opačný postup, kdy LookDet poptává data z řídicího systému, nebo do řídícího systému zapisuje (tzv. parametrizace řídicího systému). Toto řešení popisuje postup v LookDetu verze 6.x a DetStudiu verze 3.4.25. Je potřeba, aby čtenář byl seznámen se základními principy fungování LookDetu a DetStudia.
