Jak zobrazím stav komunikace stanice v náhledu?
Toto řešení popisuje postup v LookDetu verze 6.x. Je potřeba, aby čtenář byl seznámen se základními principy fungování LookDetu.

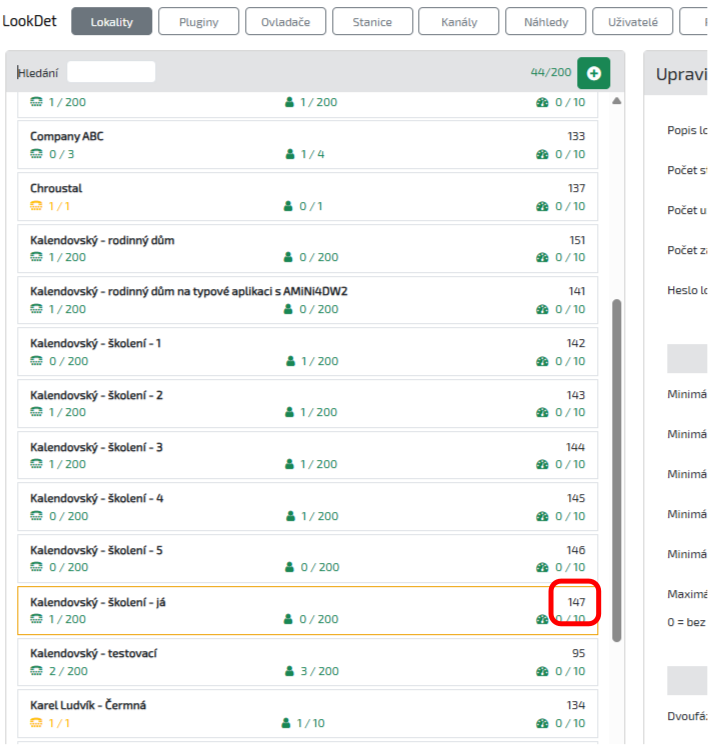

Nejdřív je potřeba zjistit ID lokality, ve které je stanice umístěna.

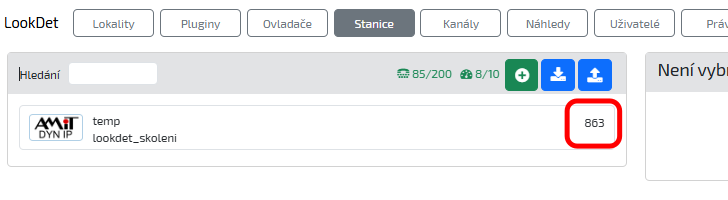

Dále je potřeba zjistit ID vlastní stanice.
LookDet vrací informaci o komunikaci v podobě čísla
- 0 = stanice komunikuje, je online
- 1 = stanice nekomunikuje, je offline

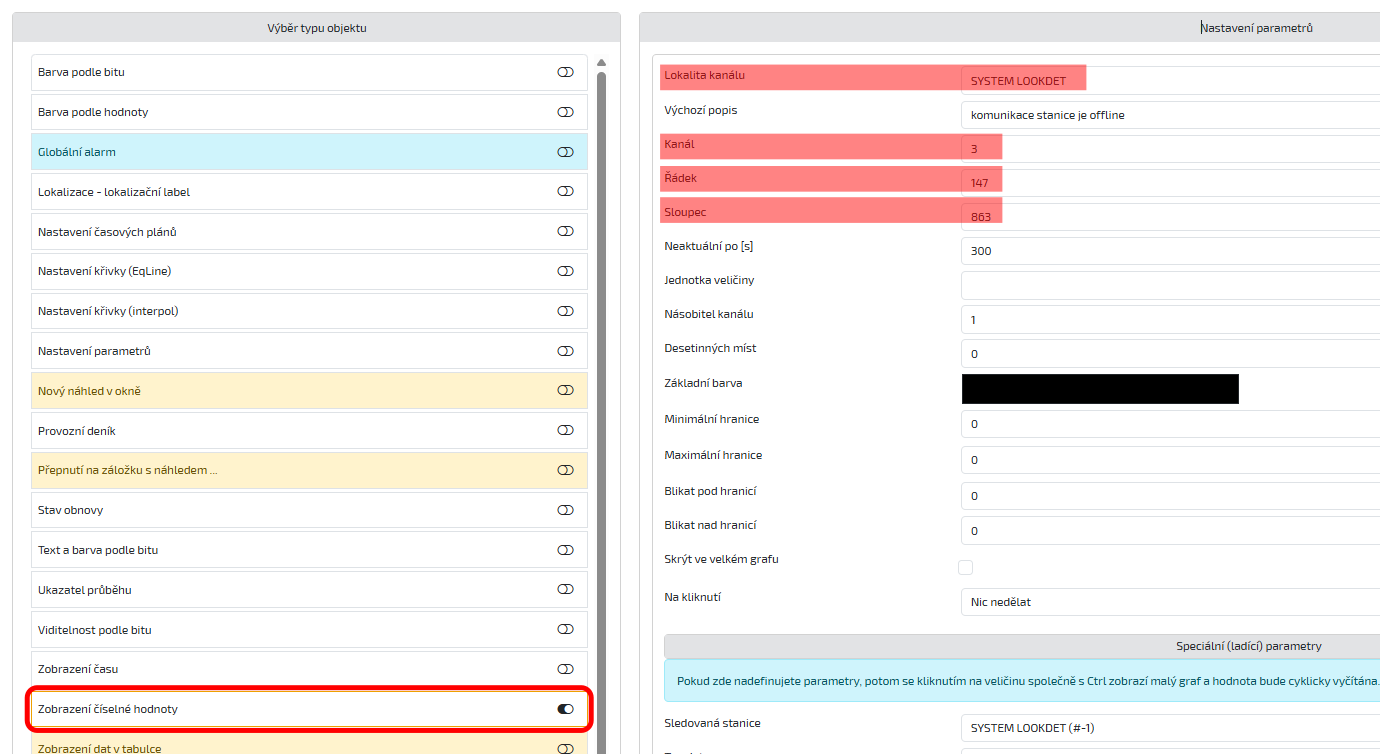

V editaci náhledu vyberte prvek, který chcete, aby zobrazoval stav komunikace a přiřaďte mu požadovanou funkci – zde aplikujeme funkci Zobrazení číselné hodnoty a nastavíme její parametry. (Ale díky tomu, že se jedná o čísla 0 a 1, jde použít jakoukoliv funkci, která s tím umí pracovat. Například „Text a barva podle bitu“. Na základě toho potom jde zobrazit text informující o stavu komunikace. Například „Stanice nekomunikuje“/“Stanice OK“)
- Lokalita kanálu = SYSTEM LOOKDET
- Kanál = 3
- Řádek = ID lokality (147 v našem příkladu)
- Sloupec = ID stanice (863 v našem příkladu)

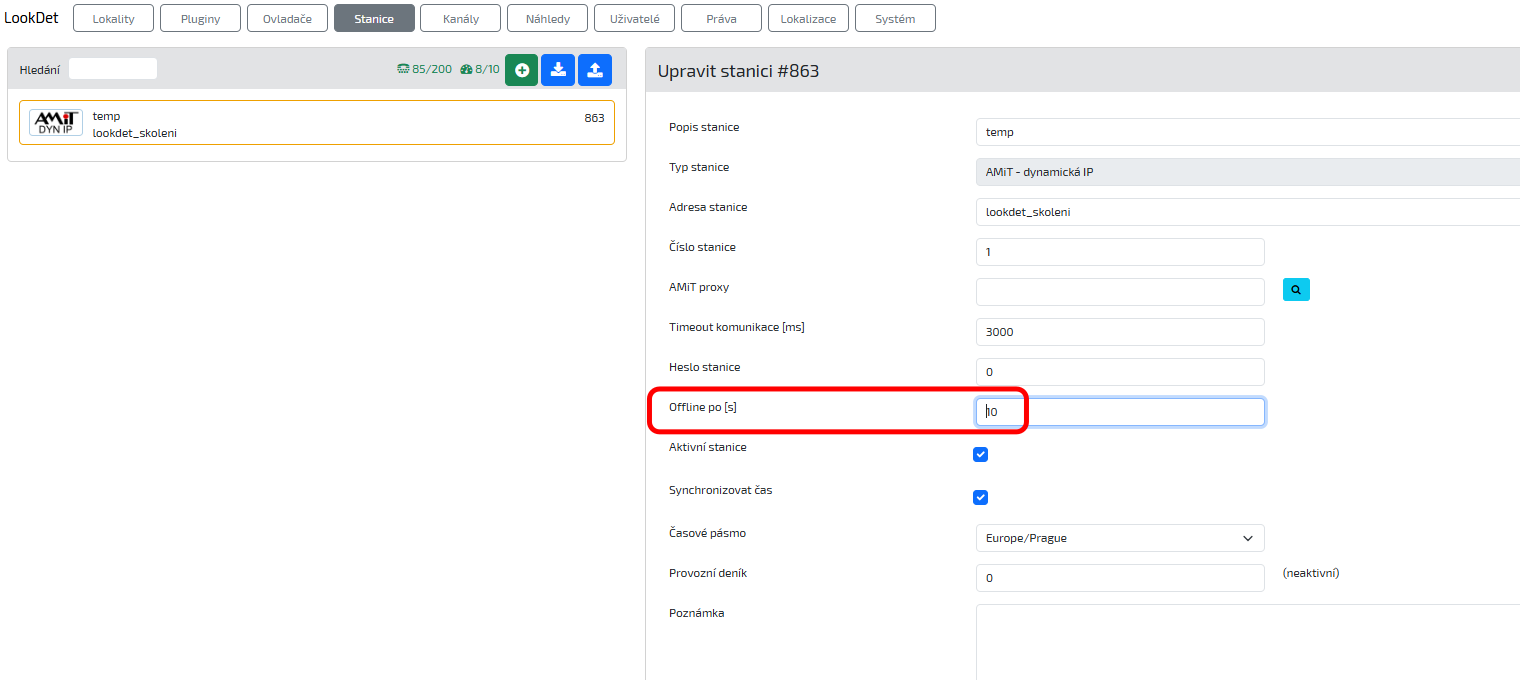

V editaci parametrů stanice vyberte parametr Offline po [s] a hodnotu tohoto parametru podle potřeby změňte. Tato hodnota má vliv na to, po jaké době nekomunikace stanice se údaj v náhledu aktualizuje.
A to je vše
